1.機械密封和釜體之間的(梯形)軟密封,使物料可在真空下操作;
2.桶體可電、蒸氣、水及油循環加熱。傳動軸上的獨特溫度探測裝置,確保物料溫度誤差小于±1℃, 帶夾套,可實現加熱冷卻;
3.桶體內壁為大型立車精加工,再經大型拋光機自動拋光,確保行星架上的活動刮刀在旋轉時,把桶體內壁上的物料完全掛掉;

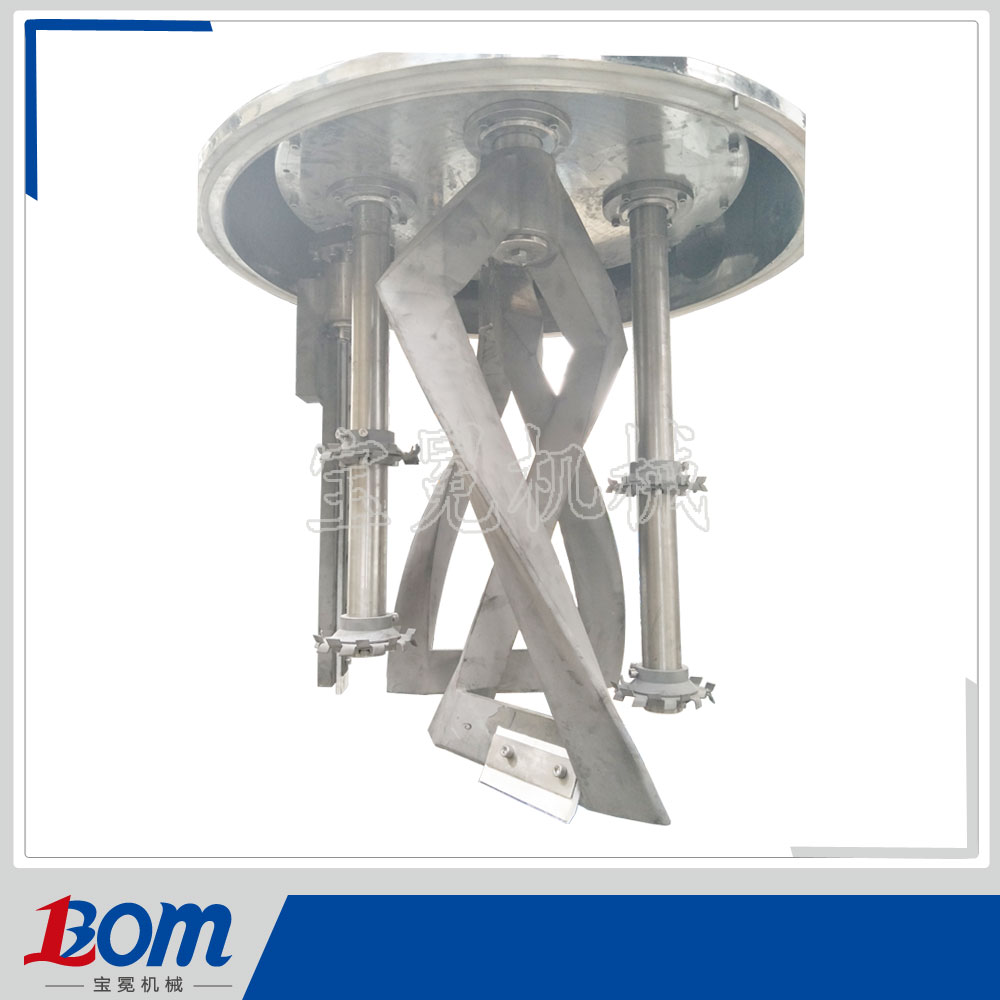

4.桶內框式攪拌槳,在公轉的同時也自轉,使物料上下及四周流動,從而可在很短時間內達到混合(混煉)效果,效果是普通混合機的十幾倍;
5.桶內的攪拌槳的公轉、自轉和刮壁攪拌器均采用變頻調速;

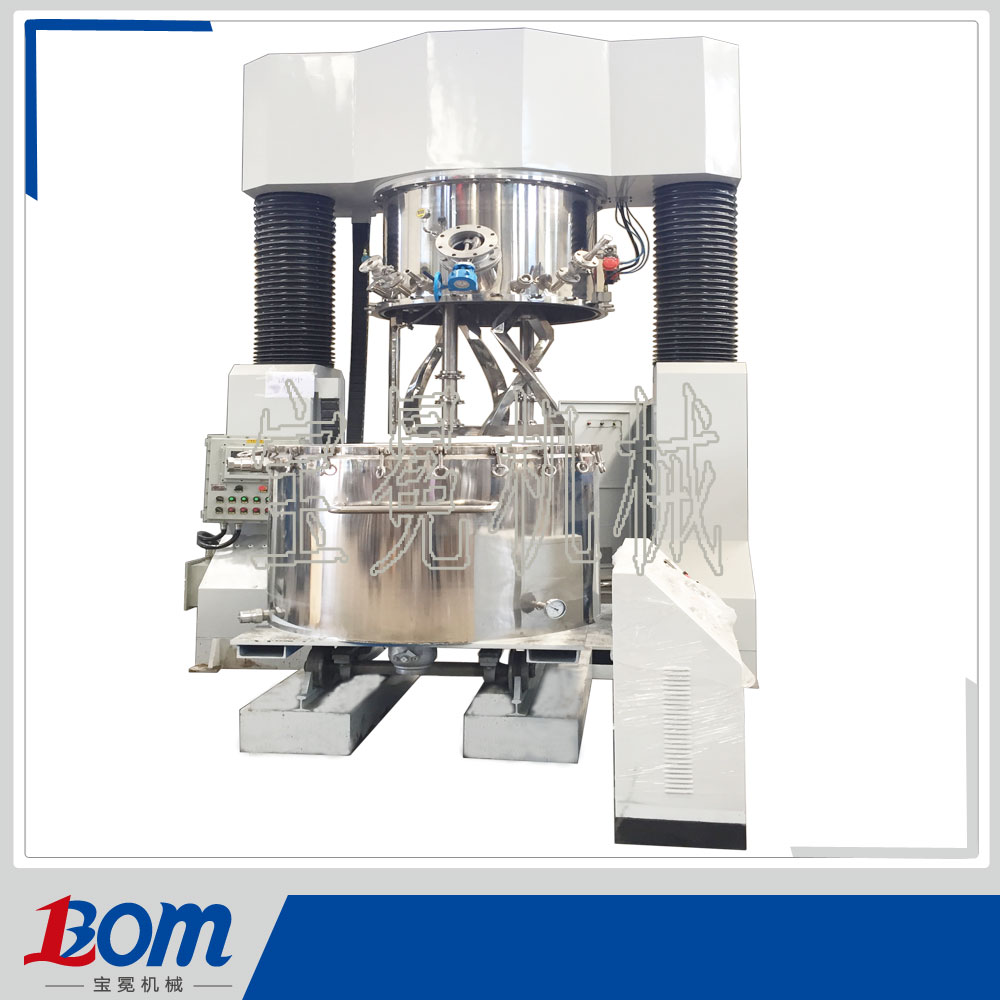

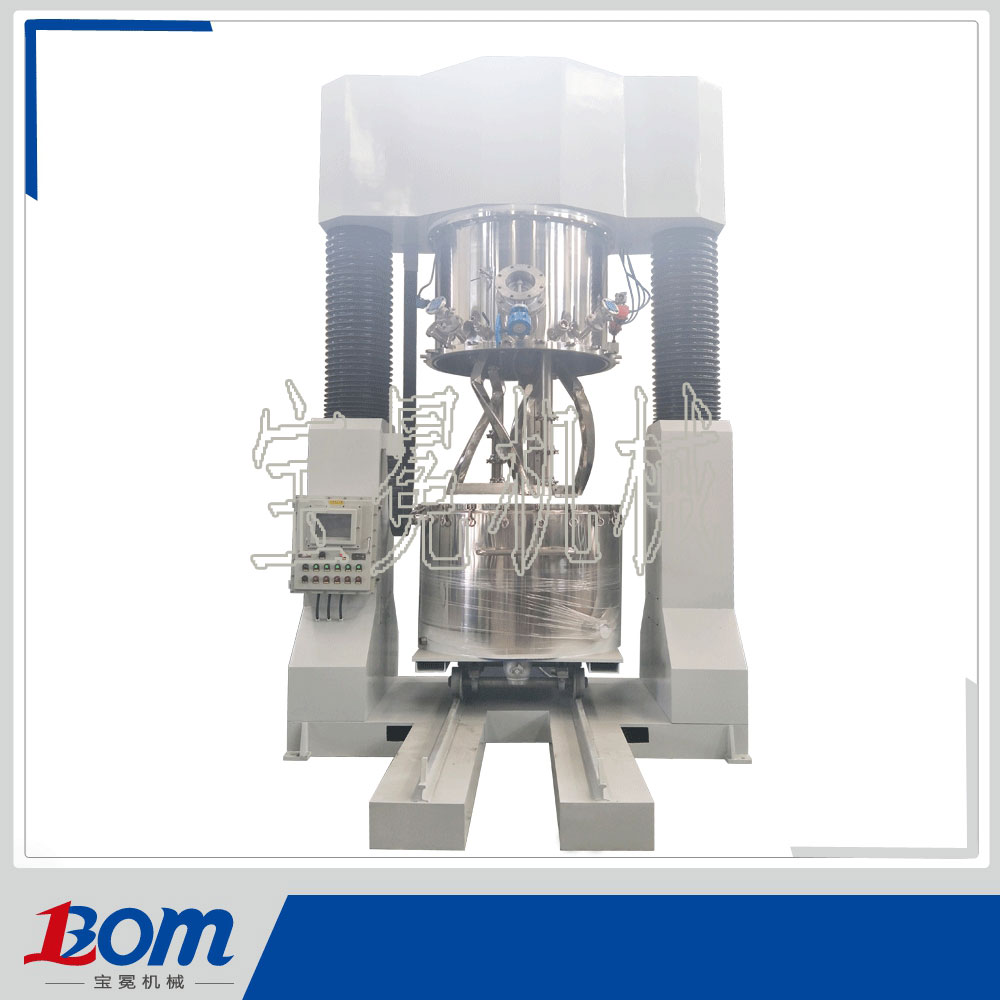

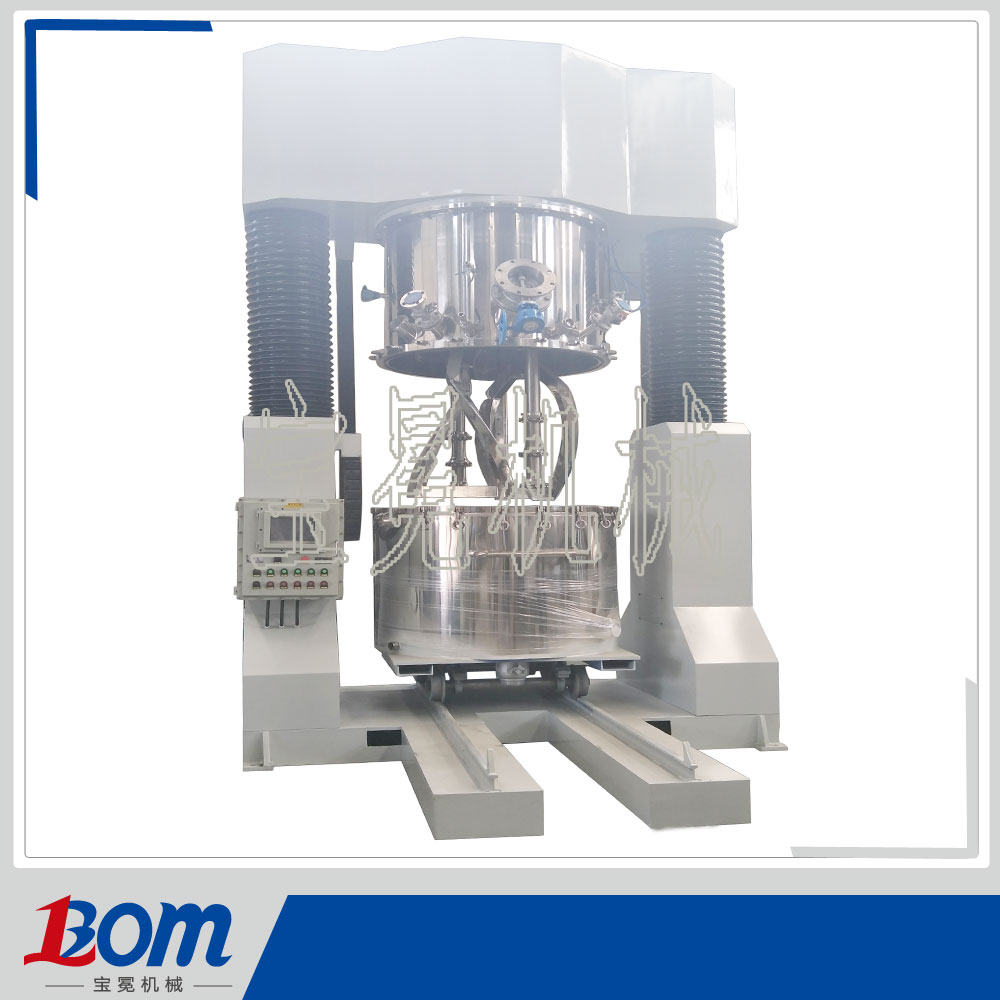

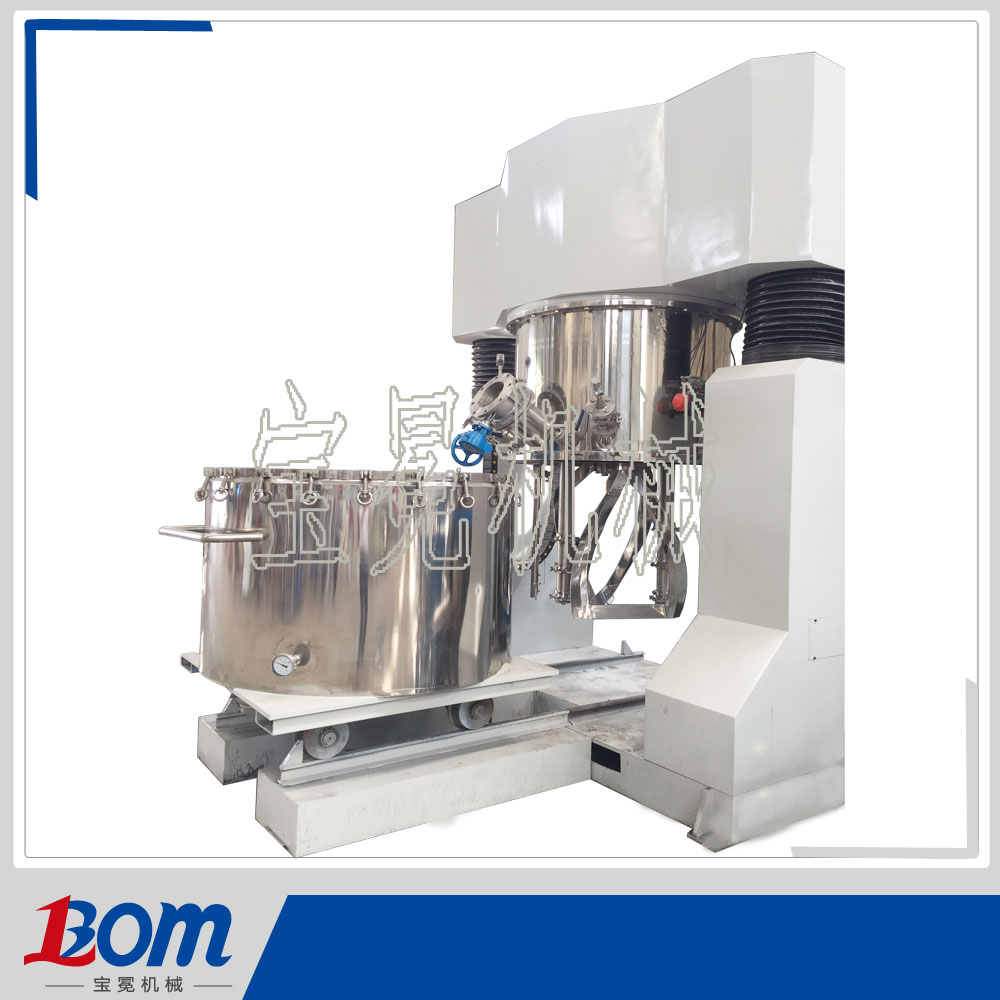

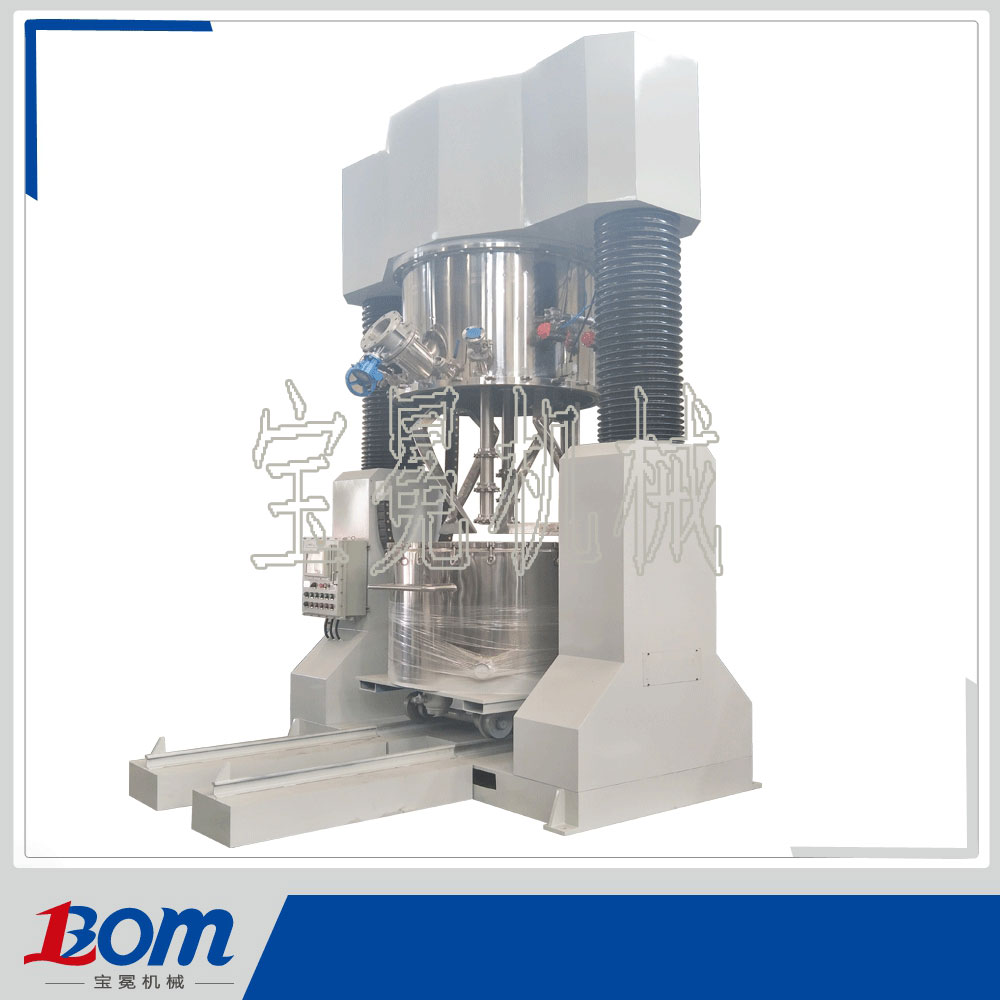

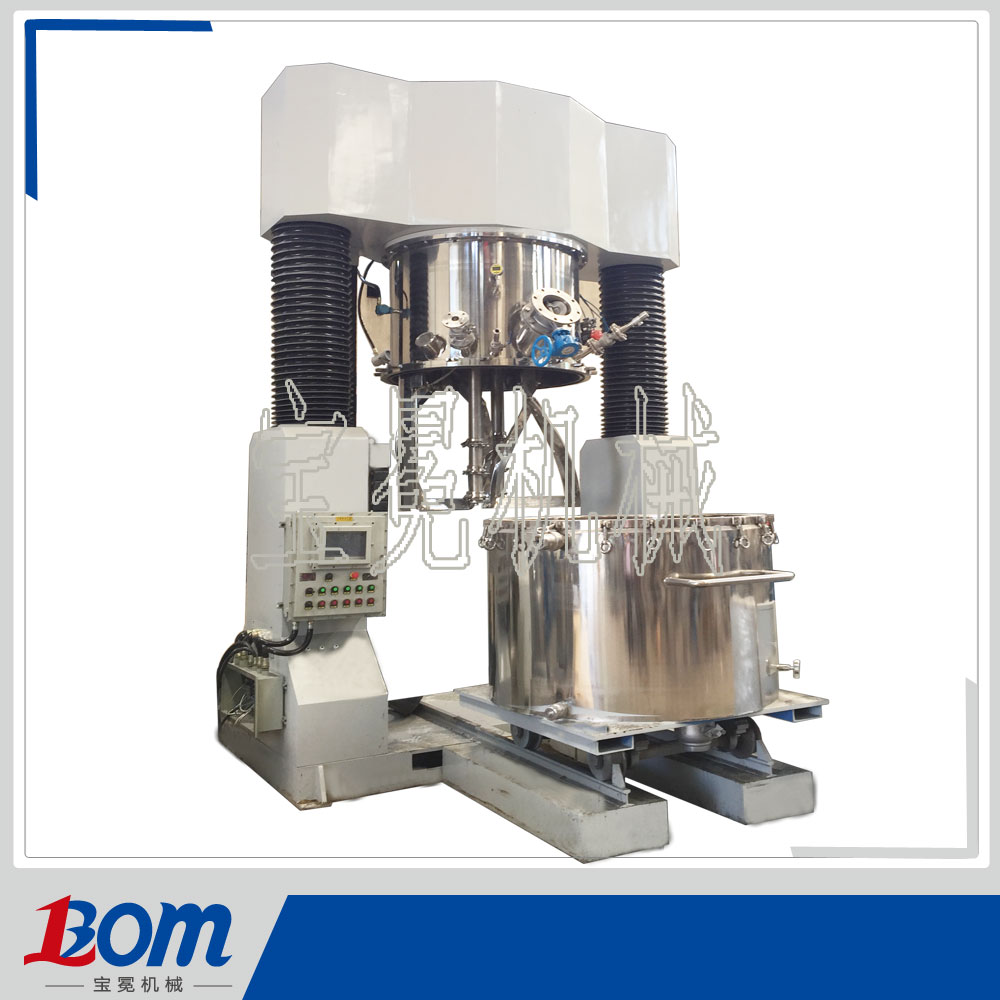

大型雙行星真空攪拌機由機架、電機、減速機、液壓系統、傳動系統、行星齒輪箱部件、攪拌部件、壓料系統、控制系統等組成;

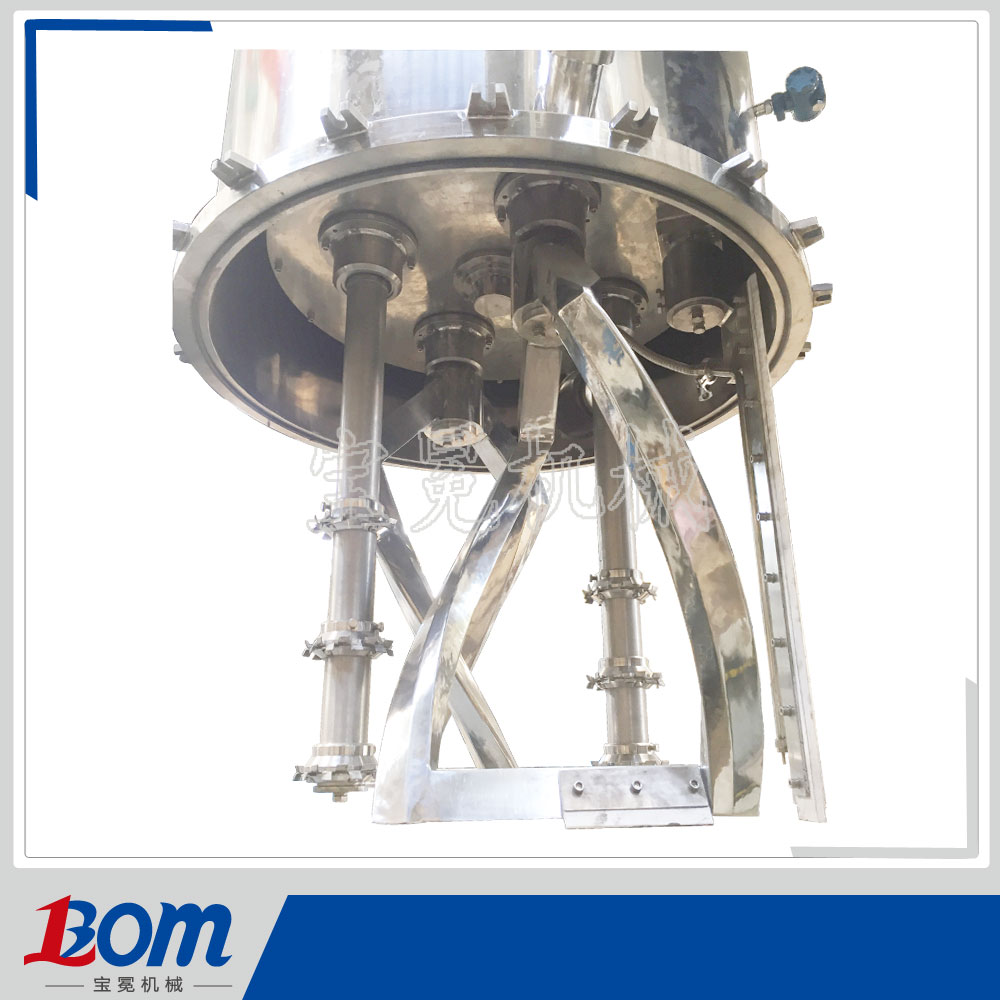

通過電機減速機傳遞動能到行星齒輪箱,行星齒輪箱內部通過齒輪嚙合傳遞足夠扭矩到傳送軸,帶動分散軸和低速嚙合軸進行剪切,混合;行星齒輪箱內部各攪拌分散部件分別做不同轉速自轉的同時,整體圍繞中心線做低速公轉運動。
桶體內壁采用大型立車精密加工和大型拋光機拋光,保證桶體整體圓度和內部同心度,配套刮壁刮底裝置,采用耐腐蝕、高溫、耐磨性能好的聚四氟乙烯材質作為刮壁刮底的彈性貼壁材料,可在保證無死角的情況下,實現整體物料的攪拌均勻;
采用獨特設計的液壓系統,在物料攪拌均勻后,通過液壓系統擠出出料;
型號
|
BMXJ-1000
|
BMXJ-1200
|
BMXJ-1600
|
BMXJ-2400
|
設計容積(L)
|
1300
|
1500
|
2000
|
3000
|
有效容積(L)
|
1000
|
1200
|
1600
|
2400
|
攪拌功率(KW)
|
45
|
55
|
75
|
110
|
公轉轉速(RPM)
|
0-20
|
0-15
|
0-9
|
0-9
|
自轉轉速(RPM)
|
0-45
|
0-35
|
0-24
|
0-24
|
刮壁轉速(RPM)
|
0-20
|
0-15
|
0-9
|
0-9
|
分散功率(KW)
|
55
|
75
|
90
|
135
|
分散轉速(RPM)
|
0-1100
|
0-960
|
0-960
|
0-960
|
液壓功率(KW)
|
5.5
|
7.5
|
11
|
15
|
升降方式
|
液壓升降
|
升降時間(S)
|
10-20S可調
|
升降行程
|
1100
|
1300
|
1400
|
1500
|
真空功率(KW)
|
4-11KW
|
真空度(MPA)
|
≤-0.098
|
加熱方式
|
內置電加熱棒或外置水?。ㄓ驮。┫到y(tǒng)
|
冷卻方式
|
自然冷卻或外置循環水系統
|
測溫方式
|
物料直接接觸測溫或夾層測溫
|
溫度誤差(℃)
|
±1℃
|
控制方式
|
按鈕式或PLC控制
|
工作電源
|
380V-480V/50-60HZ/3p
|
設備材質
|
與物料接觸部分為SUS304或SUS316L衛生級
|
備注:
1、表中處理量是以”粘度值為30萬cps”為參考所設計的數據,選型時應根據產品的粘度、特性等參數進行計算;
2、2、本表未能包括所有產品,了解更多請和我們銷售工程師聯系;
|
應用領域:鋰電池漿料、密封膠、硅膠、膠黏劑、油墨、食品、醫藥,化妝品,新能源材料 等行業
適用物料:固-液、液-液相的分散、混合,粘度小于500萬CPS,固含量小于90%的各種流體混合;
